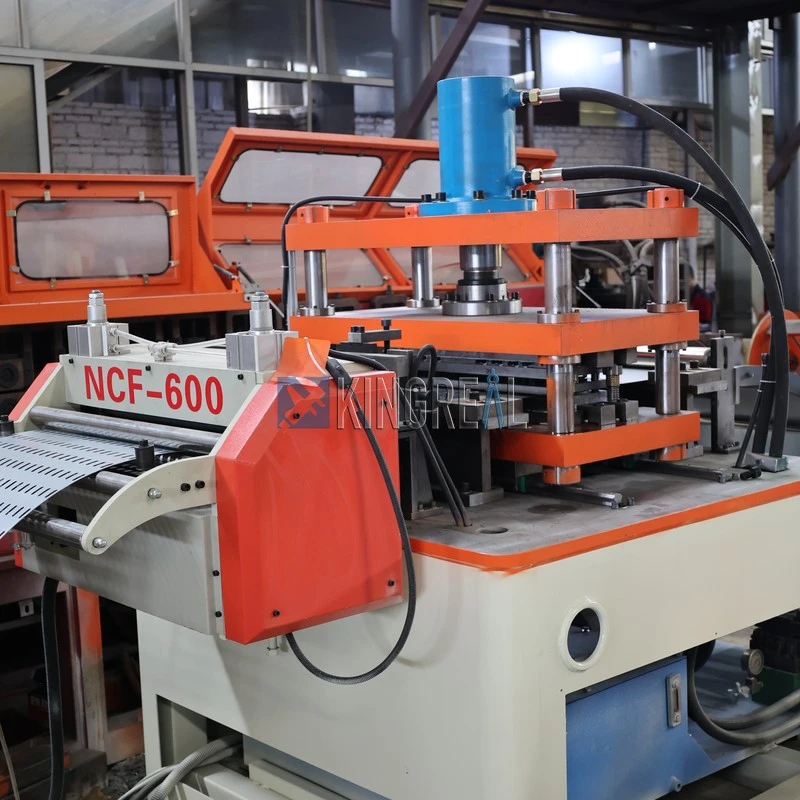

Machine de formage de rouleaux de chemins de câbles de haute précision
Processus de travail de la machine de formage de rouleaux de chemins de câbles
Brève introduction de la machine de formage de rouleaux de chemins de câbles
|
La machine de formage de rouleaux de chemins de câbles KINGREAL (machine de formage de rouleaux) est une machine entièrement ligne de production automatique de chemins de câbles électriques. 2. Instructions de roulement pour les produits de pont : Spécifications du chemin de câbles plage de roulement : 100-900 mm de longueur X 50 mm de hauteur 3. Aperçu de la structure de la machine de formage de rouleaux de chemins de câbles 3.1 Dérouleuse Paramètres techniques : largeur de feuille : 150-1050 mm ; épaisseur du matériau 0,8-2,0 mm ; Plage d'expansion et de contraction du diamètre intérieur : 460-510 mm ; Diamètre du rouleau : φ1200 mm ; poids transporté : Inférieur ou égal à 7 T 3.2 niveleuse un. Nombre de rouleaux de travail : neuf-machine de nivellement à rouleaux b. Caractéristiques structurelles : La rigidité et la rugosité de la surface du rouleau de nivellement sont grandement améliorés après trempe, revenu et chromage ; il est composé d'un rouleau pinceur et d'un rouleau niveleur, le rouleau presseur peut être ajusté séparément, et le rouleau supérieur de nivellement est adopté La structure globale est équipée de deux points de réglage à l'avant et à l'arrière, qui peut former un certain angle d'inclinaison, ce qui est pratique pour améliorer la qualité de nivellement. L'extrémité d'alimentation de la machine de nivellement est équipée d'une paire de rouleaux plats de guidage et deux paires de rouleaux verticaux de guidage. Les rouleaux verticaux de guidage peuvent se déplacer au centre et en même temps. Réglage par volant, avec échelle, pratique pour le centrage.
|
|
|
|
3.3 Dévidoir NC1050 un. Fonction : alimentation b. Caractéristiques structurelles : Entraîné par un servomoteur. Alimentation en plusieurs-étapes : 10 groupes de différents les longueurs d'alimentation peuvent être saisies, l'écran tactile LCD est pratique pour modifier et définir divers paramètres techniques. Le système de démarrage automatique par induction est lié au poinçon (contrôler le début du coup de poing). 3.4 Machine à estamper JH21-400B Poinçonneuse : Le corps de la machine est soudé par une plaque d'acier, avec une bonne rigidité et belle apparence. Il adopte un embrayage à friction pneumatique combiné. 3.5 Table de guidage de transport un. Forme : Type à rouleau motorisé (convoyage du matériau) b. Fonction et structure : la tôle entre après le poinçonnage et la découpe du guide la machine de formage de rouleaux en douceur. Le dispositif de guidage est principalement composé d'un cylindre pneumatique. La roue de guidage peut être facilement ajustée pour s'adapter aux différentes largeurs de feuilles. |
|
3.6 Formation de l'hôte 3.6.1. 22 passes du cadre de formage (double rangée) 3.6.2 Méthode de réglage de la largeur : commande électrique 3.6.3 Diamètre de l'arbre du rouleau : ￠65 mm 3.6.4. Matériau de la matrice : Gcr15, trempé, degré HRC58-62 3.6.5 Deux moteurs à fréquence variable de 11 kW Matériau du rouleau : GCr15 3.7 tableau d'épuisement- Structure : type à rouleaux, pas de puissance 3. 8 Système de contrôle électrique L'ensemble de la ligne adopte un contrôle PLC importé, un écran tactile LCD de 8 ", un homme-machine interface. Il réalise l'interaction entre l'humain et le PLC. L'opérateur exécute automatiquement le programme défini (contrôle programmable) et surveille le processus de contrôle, afin que l'opérateur puisse contrôler la chaîne de production. Et modifier les paramètres de contrôle, et peut surveiller l'état de fonctionnement de l'équipement, paramètres de fonctionnement et indications de défauts en temps réel. La longueur des pièces peut être réglée numériquement et la longueur des pièces peut être ajustée. -Surveillance en temps réel de l'état de fonctionnement de l'équipement et des indications de panne.
|
|
Caractéristiques de la machine à chemins de câbles
|
Alimentation automatique-nivellement initial-alimentation (servo)-poinçonnage-coupe-convoyage du matériau-formation-déchargement - Dérouleur - Niveleur de précision - station de poinçonnage avec moules à poinçonner - Alimentateur servo - Station de profilage principale - Station de cisaillement hydraulique - Empileur de produits - Système électrique et hydraulique
|
|
Spécification technique de la machine de fabrication de chemins de câbles
|
Exigences matérielles |
Plaque laminée à froid Q235 |
|
Épaisseur du matériau du panneau |
1,6 ~ 2,0 mm |
|
Largeur du chemin de câbles |
Selon les besoins de production, une variété de chemins de câbles d'une largeur de bande de 150 mm inférieure ou égale à § inférieure ou égale à 1050 mm peuvent être formés. |
|
Vitesse de production |
Vitesse de formage continue 0-6 m/min. |
|
Ligne de production |
Contrôle PLC entièrement automatique avec fonctionnement par écran tactile |
|
Stands de profilage |
Station 22 rouleaux |
|
Matériaux des rouleaux de formage |
Traitement de trempe GCr15 |
|
Méthode de conduite |
Conduite par boîte de vitesses |
|
Système de contrôle électrique |
Contrôle par API |
|
Capacité totale installée |
environ 95kw |
|
Dimension |
32*2.3*1.8M (L*W*H) |
chemin de câbles faisant la machine WorkFlow
Produit de chemin de câbles en usine

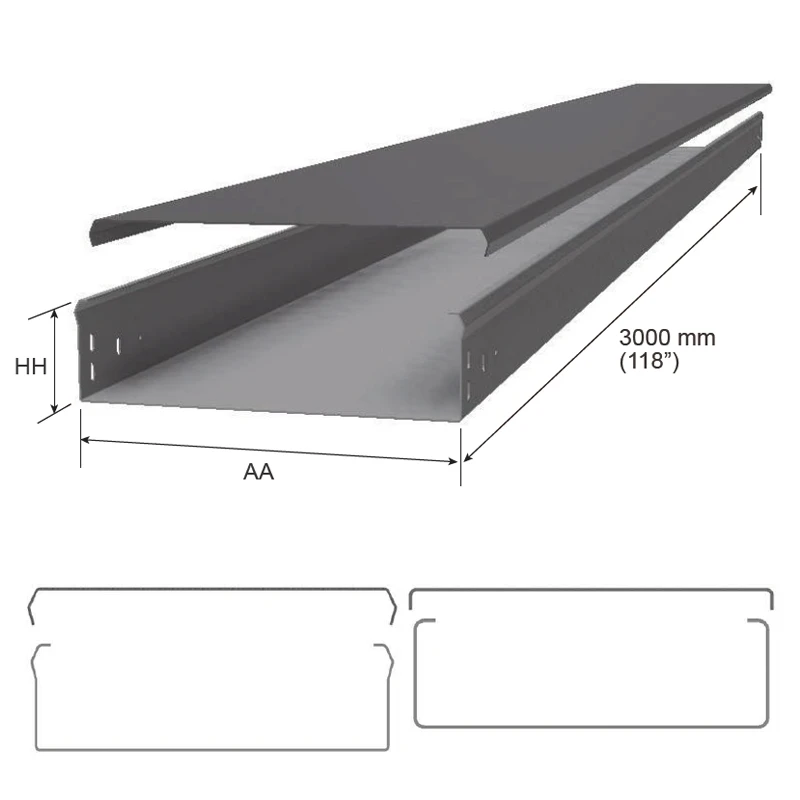

Dessin du produit du chemin de câbles associé
Application du produit pour chemins de câbles
Solutions complètes de systèmes de câbles
KINGREAL Roll Former se consacre à fournir à ses clients une gamme complète de solutions de systèmes de câbles matures et fiables.
KINGREAL Roll Former fournit une machine de formage de rouleaux de chemins de câbles pour la production de divers types de chemins de câbles-y compris des couvercles de chemins de câbles, des chemins de câbles perforés, des chemins d'échelle et des chemins de câbles à fond solide-.
Notre profileuse de chemins de câbles s'adapte à des profils de divers matériaux et spécifications, répondant pleinement aux besoins variés des différents projets d'ingénierie de câbles. Nous permettons la production de produits de chemins de câbles spécifiques requis sur-site, adaptés aux applications allant de la distribution d'énergie dans les bâtiments et aux installations industrielles aux projets d'infrastructure.
De plus, KINGREAL Roll Former propose des machines de formage de profilés pour rails DIN. Également conçu pour le secteur de l'électricité et de l'énergie, cet équipement automatise le profilage des profilés sur rail DIN utilisés à l'intérieur des armoires de commande électrique.
Elle complète nos machines de profilage de chemins de câbles, permettant aux clients de fabriquer une suite complète de composants-liés à l'alimentation dans un processus unique- ; cela réduit les coûts associés à l'approvisionnement en plusieurs machines et améliore l'efficacité globale de la production.
Projet 2026 :Machine de formage de rouleaux de chemins de câbles
KINGREAL Roll Former a terminé la fabrication et la-mise en service en usine d'une machine de formage de chemins de câbles sur mesure-pour un client algérien. Nous avons sincèrement invité le client à visiter nos installations pour le processus d'acceptation de l'équipement.
La procédure d'acceptation a été supervisée par l'équipe professionnelle de KINGREAL Roll Former et comprenait une série complète de contrôles standard : inspection de l'apparence structurelle de la profileuse de chemins de câbles, test des performances opérationnelles, vérification de la flexibilité du système dans l'ajustement à plusieurs spécifications de produits et mesure de la précision dimensionnelle des produits finis.
Les performances stables de la profileuse de chemins de câbles et la haute qualité des produits finis ont suscité les éloges du client algérien, marquant la conclusion réussie du processus d'acceptation sur site-.
Pour plus de détails sur ce projet, veuillez visiter le lien suivant :Projet Algérie : Machine de formage de rouleaux de chemins de câbles
Processus de service-à guichet unique
KINGREAL Roll Former fournit un service complet-de bout en-de bout-couvrant les étapes de pré-vente, de-processus et d'après-vente.
Dans un premier temps, KINGREAL Roll Former acquiert une compréhension approfondie des exigences des clients pour créer des conceptions personnalisées de machines de formage de chemins de câbles, suivies d'une fabrication de précision par notre équipe de production. Une fois la fabrication terminée, les clients sont invités à inspecter la machine en personne ; l'expédition n'a lieu qu'une fois que tout est vérifié comme étant correct.
Enfin, KINGREAL Roll Former envoie des ingénieurs professionnels sur le site du client pour gérer l'installation et fournir une formation opérationnelle.
De plus, l'équipe KINGREAL Roll Former maintient une surveillance continue de l'état opérationnel de la profileuse de chemins de câbles, garantissant ainsi la fourniture continue de services tels que la fourniture et la maintenance de pièces de rechange.
