Machine de support de plafond à déflecteurs
video
Machine de support de plafond à déflecteurs

Machine de support de plafond à déflecteurs

Conception de machine de formage de rouleaux de supports de plafond à déflecteurs universels KINGREAL pour produire différents types de supports pour plusieurs suspensions au plafond.
Envoyez demande
Product Details ofMachine de support de plafond à déflecteurs



Vidéo sur la machine de formage de rouleaux de support de plafond en métal →






Introduction de la machine à quille à cassette pour plafond suspendu



u baffle ceiling carrier machine
01.

Machine de formage de rouleaux de support de plafond à déflecteurs KINGREAL ROLL FORMER

Conception de machine de support de plafond à déflecteurs pour produire différents types de supports pour plusieurs suspensions au plafond. La ligne de production est contrôlée par PLC et l'espacement des poinçons est défini par un servomoteur NC de haute précision.



La longueur du support et la quantité de production peuvent être définies sur l'écran tactile.

02.

KINGREAL ROLL FORMER propose également une machine de formage de rouleaux de plafond à déflecteurs acoustiques flexible

Machine de fabrication de supports de plafond en métal pour la fabrication de produits de plafond à déflecteurs linéaires multi-tailles. Avec les bandes de plafond à déflecteurs de cette machine, celles-ci peuvent être fabriquées en un système de suspension de plafond à déflecteurs complet.

baffle ceiling making machine
metal ceiling carrier making machine
Quille de cassette de plafond suspendu 2026 faisant la machine

La machine de fabrication de quille à cassette pour plafond suspendu multi-spécifications est conçue pour les complexes commerciaux, les-résidences haut de gamme et les espaces publics, répondant aux divers besoins des systèmes de plafond à quille en acier léger. Ses profils de quille produits (tels que en forme de T-, de L- et de C -) sont compatibles avec les plaques de plâtre, les panneaux d'aluminium, les panneaux de laine minérale et d'autres matériaux de finition, largement utilisés dans les centres commerciaux, les hôtels, les hôpitaux, les immeubles de bureaux et d'autres contextes. Il excelle dans la gestion des conceptions de plafonds complexes (telles que les structures courbes et décalées), répondant ainsi aux doubles exigences de l'architecture moderne en termes d'esthétique et de fonctionnalité.

La machine de fabrication de quille à cassette pour plafond suspendu utilise une presse à poinçonner de haute-précision et haute-vitesse, automatisant l'ensemble du processus depuis le déroulement, le poinçonnage à haute-vitesse, le formage, la découpe jusqu'au déchargement, permettant une production continue de produits multi-tailles et multi-spécifications. Sa conception d'outillage modulaire permet un changement rapide de moule pour s'adapter à différentes spécifications, couvrant le traitement de divers profils de largeurs étroites à larges, améliorant considérablement la flexibilité et l'efficacité de la ligne de production.

Tirant parti de l'expertise en fabrication de précision et de la technologie localisée de KINGREAL ROLL FORMER, la machine de fabrication de quille à cassette pour plafond suspendu excelle dans la gestion de dessins complexes, la compatibilité des moules et le contrôle de précision du produit fini. De la conception de la solution à la livraison et à la mise en service, KINGREAL ROLL FORMER fournit un service d'assistance à cycle complet-, comprenant le développement de moules, l'optimisation des processus et des conseils techniques multilingues, garantissant un déploiement rapide de l'équipement et un fonctionnement stable. Plus de 200 projets de référence dans le monde ont validé sa fiabilité, aidant les clients à augmenter leur capacité de production et à améliorer leur qualité, ce qui en fait la solution de fabrication intelligente préférée dans le domaine de l'ingénierie des plafonds modernes.





Caractéristique technique concernant la machine de fabrication de supports de plafond à déflecteurs





- Contrôle automatique de l'alimentation du servomoteur.

Une ligne peut produire des supports pour des produits de plafond à chicane de différentes tailles.

- Ensemble de presse à poinçonner et de moules de poinçonnage de haute qualité.

- Station de profilage principale de haute précision.

- Structure combinée disponible pour la production de différentes formes de support sur une seule machine

-Méthode de cisaillement des insertions de broches de haute précision-



metal ceiling carrier machine

Spécifications de la machine de support de plafond en métal



Matières premières

bande d'acier galvanisé, largeur selon la conception des clients

Tailles des transporteurs

Forme en V ou en U, selon le dessin des clients

Dérouleur et niveleur

Combinez dérouleur et niveleur, expansion hydraulique et chargement manuel, poids maximum 1 tonne

Presse à poinçonner

Capacité de 25 tonnes, vitesse 100-200SPM.

Alimentateur servo NC

Servomoteur à rouleaux NC, servomoteur Yaskawa 1,2 kW

Vitesse de formage maximale

5- 20 m/min selon différentes vitesses de poinçonnage

Stands de profilage

Station de 10 à 15 rouleaux selon différentes tailles de sections transversales.

Puissance des machines

~ 20 kW

Méthode de réglage de la longueur

Encodeur pour détection de longueur, comptage des trous de fibre optique, puis cisaillement hydraulique par broches d'insertion

Méthode de cisaillement

Cisaille hydraulique, équipée d'un système de refroidissement par air



Principaux composants de la machine de support de plafond à déflecteurs





- Dérouleur et lisseur

-Poinçonneuse à grande vitesse

-Alimentateur à rouleaux servo CN

-Machine de profilage principale

-Station de cisaillement à insertion automatique de broches

-Tableaux de sortie.

suspended ceiling carrier machine



Caractéristiques de la machine





Dérouleur et nivellement 2 en 1



Le dérouleur et nivellement KINGREAL 2 en 1 s'applique aux travaux de déroulement et de redressage de tôle en bobine. Cette combinaison contient un dérouleur et un lisseur.



Pour répondre à l'évolution des demandes, nous disposons d'un dérouleur hydraulique et d'un dérouleur manuel, ainsi que d'un chariot en option pour le chargement entièrement-automatique du métal.



Le lisseur permet un lissage de haute précision. En doublant le nombre de rouleaux, nous garantissons la rectitude des matériaux et des produits finis de haute-précision.

6-Combine-decoiler



7-Unique-combi-structure

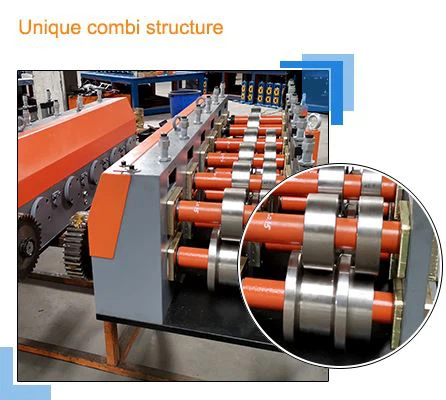

STRUCTURE COMBINÉE UNIQUE



La structure combinée peut être largement utilisée dans la production multi-spécifications.



Différents types de produits peuvent être fabriqués par la même machine en utilisant cette structure. Et les jeux de rouleaux peuvent être changés facilement et rapidement, ce qui permet de gagner du temps et de réduire les difficultés techniques.



Système de pointage en ligne



Nous utilisons des-perforatrices à grande vitesse, des poinçonneuses hydrauliques, etc. pour le poinçonnage en ligne des produits. Après le poinçonnage, le produit peut entrer directement dans la machine de profilage pour le formage par pliage à froid.



La poinçonneuse KINGREAL présente les caractéristiques d'une vitesse de poinçonnage rapide, d'une haute précision et d'une forte stabilité.

8-Online-Punch-system





Application de support de plafond en métal



ceiling carrier machine



Affichage du produit du support de plafond en métal
metal ceiling carrier-1
metal ceiling carrier-2
metal ceiling carrier-3



Clients KINGREAL ROLL FORMER



customer visit




étiquette à chaud: machine de support de plafond à déflecteurs, système de plafond à déflecteurs, plafond à déflecteurs, déflecteurs de plafond acoustiques, déflecteurs acoustiques, déflecteurs sonores suspendus, plafond en bandes, plafond en bandes d'aluminium, Chine, fournisseurs, fabricants, usine, personnalisé, devis
